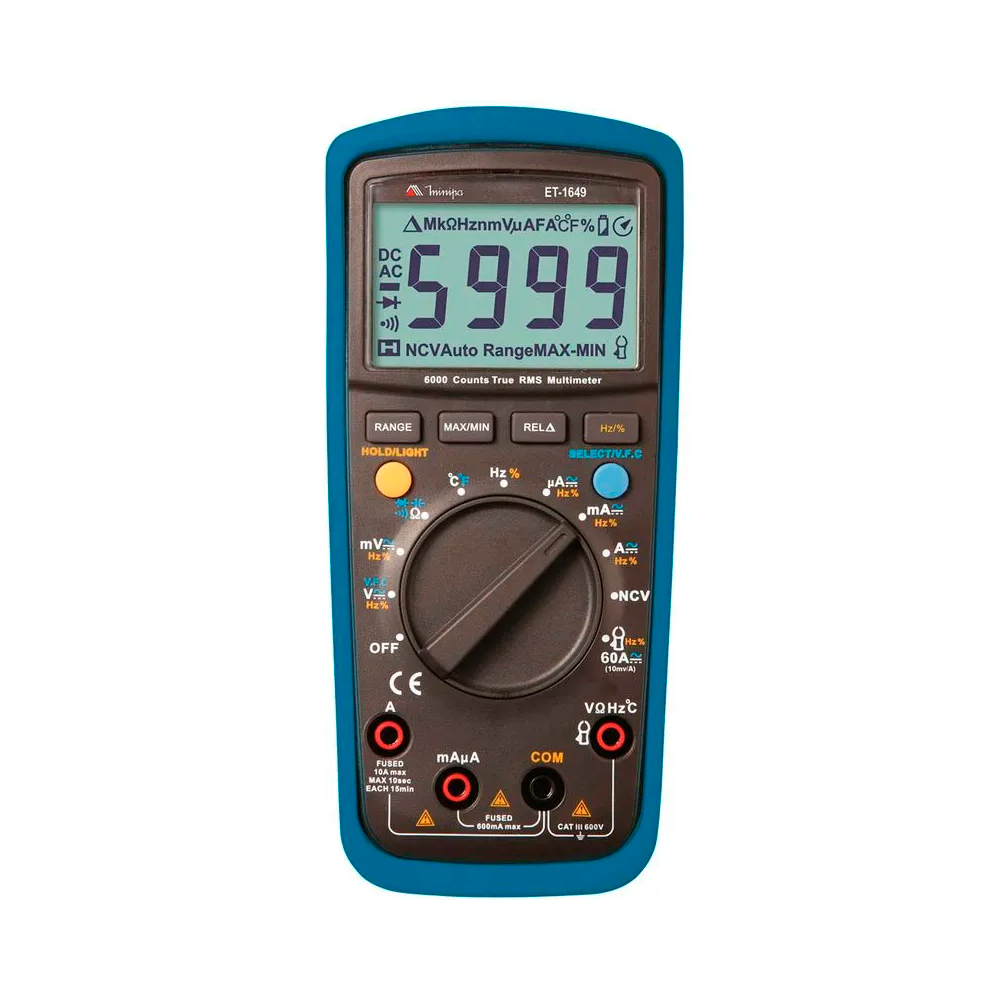

Multímetro Digital ET-1649
O Multímetro Digital ET-1649 diferencia-se por ser pequeno, portátil, True RMS, auto range e por possuir display de 3 5/6 dígitos com uma estrutura original, altamente confiável e segura, assim como um display grande. O instrumento pode ser usado em medidas de tensão AC/DC, corrente AC/DC, tensão com frequência variável (VFC), resistência, diodo, continuidade, capacitância, temperatura, frequência e NCV (Tensão AC sem contato). É o instrumento portátil ideal para manutenção.
Este instrumento está de acordo com os padrões IEC1010: grau de poluição 2, categoria de sobretensão CAT III 600V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual.
A precisão é especificada como ±(% leitura + número de dígitos) para temperatura 23°C ±5°C e umidade relativa < 75%. A especificação é valida para 5% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.
Documentação Multímetro Digital ET-1649
- Manual ET-1649
Especificações do Multímetro Digital ET-1649
Display: 3 5/6 Dígitos, 6000 Contagens com 9999 para frequência de 4000 para capacitância;
Taxa de Atualização: Aproximadamente 2 ~ 3 vezes por segundo;
Indicação de Sobrefaixa: OL.;
Indicação de Polaridade: Automática;
Indicação de Bateria Fraca: Um desenho de uma bateria é mostrado;
Desligamento Automático: Aprox. 15 minutos;
True RMS AC;
Mudança de Faixa: Automática/Manual;
Data Hold;
Registro de MAX/MIN;
Modo Relativo (REL);
Detecção de Tensão AC sem contato (NCV);
Indicador de frequência variável (VFC);
Ambiente de Operação: 0°C ~ 40°C (32°F ~ 104°F) Armazenamento: -10°C ~ 50°C (14°F ~ 122°F);
Umidade Relativa: ?75% @ 0°C a 30°C ?50% @ 31°C a 40°C;
Altitude de Operação: abaixo de 2000m;
Compatibilidade eletromagnética: Em um campo de rádiofrequência (RF) de 1V/m: precisão total = precisão especificada + 5% da faixa. Não especificado para índices; de RF maioresque 1V/m;
Grau de Poluição: 2;
Alimentação: 2 x 1,5V (AA R6P);
Dimensões: 175(A ) x 80(L) x 48,5(P)mm;
Peso: Aprox. 350g (incluindo bateria);
Conformidade: CE;
Garantia: 12 meses.
TENSÃO DC
Faixas: 60mV, 600mV, 6V, 60V, 1000V.
Precisão: 60mV ±(0,7%+3D). 600mV ±(0,5%+2D). 6V ~ 1000V ±(0,7%+3D).
Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV.
Impedância de Entrada: 10M?.
Máxima Tensão de Entrada: 1000V DC/750VAC RMS.
CORRENTE DC
Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A.
Precisão: 600µA ~ 600mA ±(0,7%+2D). 6A ~ 10A ±(1% + 3D).
Resolução: 0,1µA, 1µA, 10µA, 100µA, 1mA, 10mA.
Proteção de Sobrecarga: Entrada para mA: Fusível 0,2A/600V ?6x32mm.
Entrada para 10A: Fusível 10A/600V TENSÃO AC (TRUE RMS) ?6x25mm.
Faixas: 60mV, 600mV, 6V, 60V, 750V. V.F.C: 200V ~ 750V.
Precisão: 60mV ~ 600mV ±(1%+3D). 6V ~ 750V ±(0,8%+3D). V.F.C ±(4%+3D).
Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV. (V.F.C: 0,1/1V).
Impedância de entrada: Aprox. 10M?.
Máxima tensão de entrada: 750V RMS.
Frequência de resposta: 45 ~ 1kHz. V.F.C: 45 ~ 400Hz.
O fator de crista em AC pode ser de até 3,0, exceto em 750V onde pode ser até 1,5.
CORRENTE AC (TRUE RMS)
Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A.
Precisão: 600µA ~ 600mA ±(1%+3D).
6A ~ 10A ±(1,2% + 3D).
Resolução: 0,1µA, 1µA, 10µA, 100µA, 1mA, 10mA.
Proteção de Sobrecarga: Entrada para mA Fusível 0,6A/600V ?6x32mm.
Entrada para 10A Fusível 10A/250V ?6x25mm.
Frequência de resposta: 45 ~ 1kHz.
O fator de crista em AC pode ser de até 3,0.
RESISTÊNCIA
Faixas: 600?, 6k?, 60k?, 600k?, 6M?, 60M?.
Precisão: 600? ±(1%+2D).
6k? ~ 600k? ±(0,8%+3D).
6M? ±(1,2%+3D).
600M? ±(1,5%+5D).
TESTE DE DIODO
Resolução: 1mV.
Tensão de circuito aberto por volta de 3,2V. O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.
Proteção de Sobrecarga: 600V-PTC.
FREQUÊNCIA/DUTY CYCLE
Faixas: 10 Hz ~ 10MHz / 1% ~ 99,9%;
Precisão: Frequência: ±(0,1%+4D). Duty Cycle: Não especificado;
Resolução: 0,001Hz ~ 0,001MHz / 0,1%;
Amplitude de entrada: (nível DC é zero) ?100kHz: 100mVrms ? a ? 20Vrms >100kHz ~ 1MHz: 200mVrms ? a ? 20Vrms >1MHz: 500mVrms ? a ? 20Vrms 5MHz ~ 10MHz: 900mVrms ? a ? 20Vrms;
Duty Cycle: aplicável apenas para medidas ? 100kHz;
Proteção de Sobrecarga: 600V-PTC;
Durante a medida de tensão ou corrente AC, caso seja necessário medir a frequência ou o duty cycle em linha viva, segue os parâmetros
de entrada: Resposta em frequência: ? 1kHz;
Tensão AC: entrada mV: ? 100mV;
entrada V: ? faixa x 6%;
Corrente AC: a é a faixa de entrada faixas 6mA, 600mA, 10A: a ? faixa x 6%; faixas 600?A, 60mA, 6A: a ? faixa x 60%.
TEMPERATURA
Faixas: -40ºC ~ 1000ºC (-40ºF ~ 1832ºF);
Precisão: -40ºC ~ 0ºC ±(3%);
0ºC ~ 100ºC ±(1%+3D);
101ºC ~ 1000ºC ±(2%+3D);
-40ºF ~ 32ºF ±(5%);
33ºF ~ 212ºF ±(1,5%+5D);
101ºC ~ 1000ºC ±(2,5%+3D);
Resolução: 1ºC/1ºF;
A ponta de prova de temperatura inclusa pode ser usada somente nas temperaturas menores que 230ºC/446°F;
Proteção de Sobrecarga: 600V-PTC.
TESTE DE CONTINUIDADE
Faixa;
Resolução: 0,1?;
Acima de 150?, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade(resistência ?10?);
Proteção de Sobrecarga: 600V-PTC;
Resolução: 0,1?, 1?, 10k?, 100?, 1k?, 10k?;
Proteção de Sobrecarga: 600V-PTC.
CORRENTE AC/DC (ATRAVÉS DE GARRA)
Faixas: 60A AC/DC;
Precisão: 60A DC ±(1%+3D). 60AAC ±(1,2% + 3D);
Resolução: 10mA;
Proteção de Sobrecarga: 600V-PTC.
CAPACITÂNCIA
Faixas: 10nF, 100nF, 1uF, 10uF, 100uF, 1mF, 10mF, 100mF;
Precisão: 10nF ±(4%+10D);
100nF ~ 1mF ±(4%+5D)
10mF ~ 100mF ±(10% ?2mF)
Resolução: 1pF, 0,01nF, 0,1nF, 1nF, 0,01uF, 0,1uF, 1uF, 10uF;
Proteção de Sobrecarga: 600V-PTC.

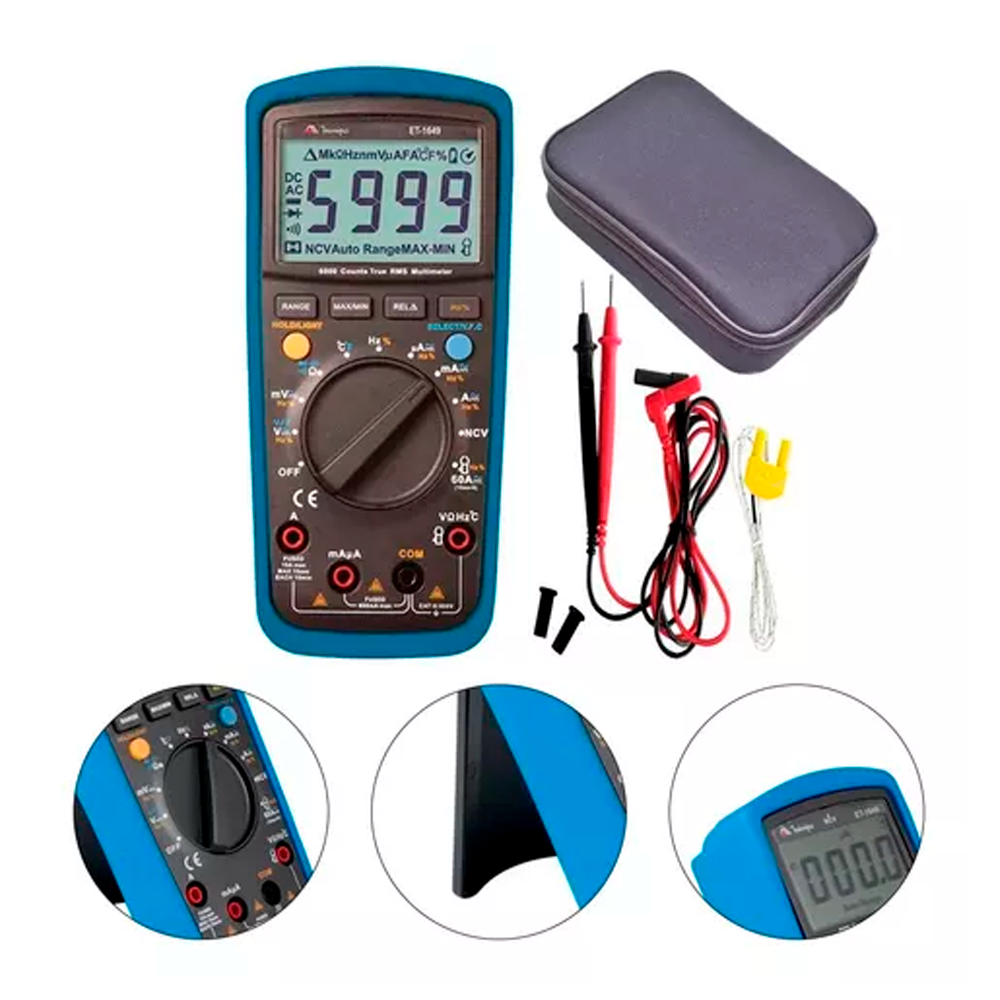

ACESSÓRIOS
1. Manual de Instruções (1 peça);
2. Pontas de Prova (1 par);
3. Termopar Tipo K (1 peça);
4. Bateria 1,5V (2 peças).
