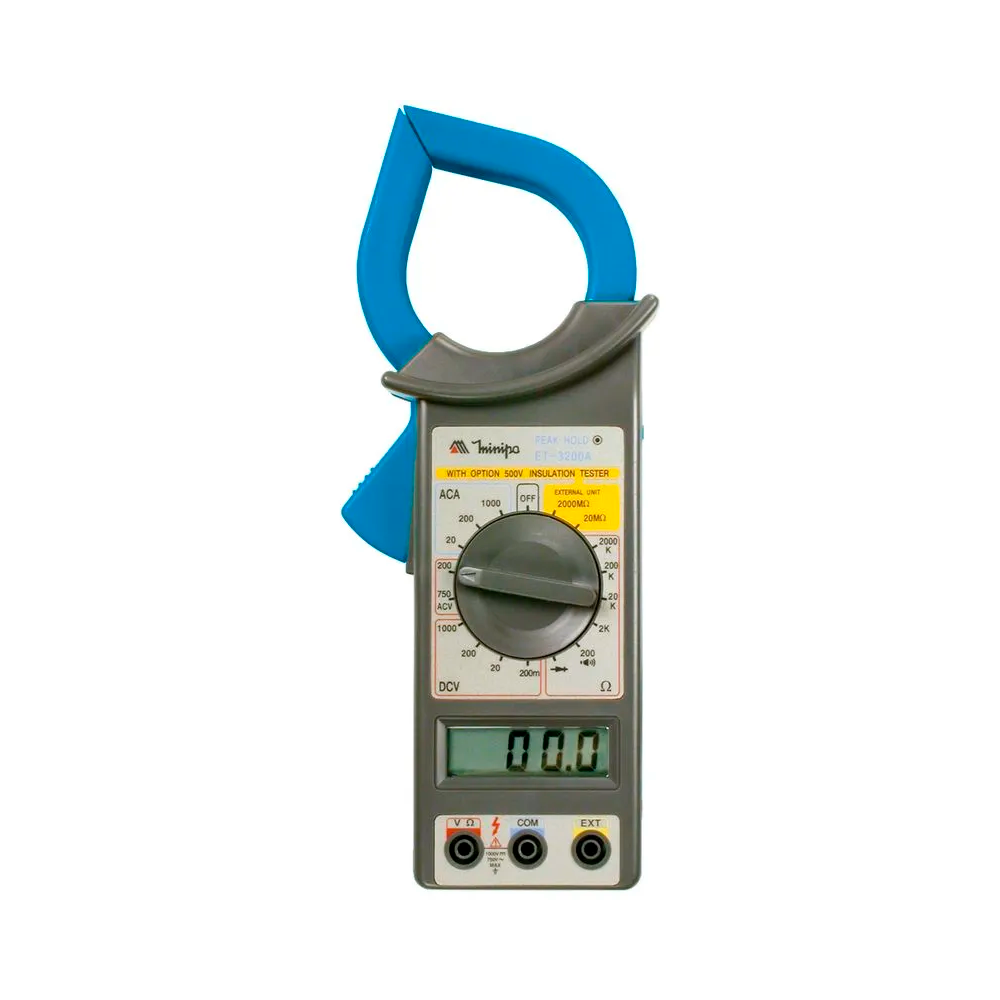

Este instrumento pode ser usado em medições básicas na área de eletricidade, como tensão AC e DC, corrente AC e resistência. Possui a função Peak Hold, muito utilizada para captura de corrente de partida de motores, com a facilidade de um alicate amperímetro.
Este equipamento está de acordo com IEC-61010, sobretensão CAT II 1000V. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
Precisão é dada como ±(% leitura + número de dígitos) ou especificado de outra maneira, à 23°C ±5°C e umidade relativa <80%. Especificação válida para 10% a 100% da faixa medida. Ciclo de calibração recomendado de 1 ano.
Documentação:
– Manual ET-3200A
– Proposta Técnica
Especificações:
• Display: 3 1/2 dígitos (2000 Contagens)
• Taxa de Amostragem: 3 vezes/s
• Indicação de Polaridade: Automática, indicação de polaridade negativa “-”.
• Indicação de Sobrefaixa: ”1” ou “-1”.
• Indicação de Bateria Fraca: Indicação “BAT” é mostrada quando a tensão da bateria cair abaixo da tensão de operação.
• Mudança de Faixa: Manual.
• PeakHold.
• Ambiente de Operação: 0°C a 40°C, RH <70%.
• Ambiente de Armazenamento: -10°C a 50°C, RH <80%.
• Altitude de Operação: até 2000m.
• Uso Interno.
• Grau de Poluição: II.
• Alimentação: Uma bateria de 9V (NEDA 1604, 6F22 ou 006P).
• Diâmetro do Condutor e Abertura de Garra Máx.: 51mm.
• Dimensões: 248(A) x 70(L) x 38.5(P)mm.
• Peso: Aprox. 337g (incluindo bateria).
TENSÃO DC
• Faixas: 200mV, 20V, 200V, 1000V.
• Precisão: ± (0.5%+1D).
• Resolução: 0.1mV, 10mV, 100mV, 1V.
• Impedância de Entrada: 1MΩ.
• Proteção de Sobrecarga: 500V DC/850V AC por 15s para faixa 200mV; 1200V DC/850V AC para as outras faixas.
TENSÃO AC
• Faixas: 200V, 750V
• Precisão: ± (1.2%+5D)
• Resolução: 0.1V, 1V
• Resposta em Frequência: 50Hz ~ 500Hz
• Impedância de Entrada: 450kΩ
• Proteção de Sobrecarga: 1200V DC/800V AC
CORRENTE AC
• Faixas: 20A, 200A, 1000A
• Precisão: 20A ± (3.0%+5D) 200A ± (2.0%+5D) 1000A ± (2.0%+5D) para < 800A 1000A ± (3.0%+5D) para > 800A
• Resolução: 0.01A, 0.1A, 1A
• Resposta em Frequência: 50Hz ~ 60Hz
• Proteção de Sobrecarga: 1200A AC por 1 min.
RESISTÊNCIA
• Faixas: 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ
• Precisão: 200Ω ± (1.0%+3D) Outras ± (1.0%+2D)
• Resolução: 0.1Ω, 0.001kΩ, 0.01kΩ, 0.1kΩ, 0.001MΩ
• Tensão de Circuito Aberto: < 3.2V para a faixa 200Ω < 0.35V para as outras faixas
• Proteção de Sobrecarga: 500V DC / AC RMS
TESTE DE CONTINUIDADE
• Faixa: 200Ω
• Limiar Sonoro: Aprox. 100Ω
• Proteção de Sobrecarga: Idêntica à faixa 200Ω. TESTE DE DIODO
• Faixa: Diodo
• Tensão de Circuito Aberto: 3.2V DC
• Corrente de Teste: < 1.2mA
• Proteção de Sobrecarga: 500V DC / AC RMS
TESTE DE ISOLAÇÃO (OPCIONAL)
• Faixas: 20MΩ, 2000MΩ
• Precisão: 20MΩ ± (2.0%+2D) 2000MΩ ± (4.0%+2D) para < 500MΩ 2000MΩ ± (5.0%+2D) para < 500MΩ
• Resolução: 10kΩ, 1MΩ
• Tensão de Teste: 500V DC
• Tensão entre Terminais EXT e COM: < 3V DC
• Tensão entre Terminais V/Ω e COM: < 3V DC
• Proteção de Sobrecarga: 500V DC/AC RMS
ACESSÓRIOS
1. Manual de Instruções
2. Pontas de Prova (par)
3. Bateria 9V
