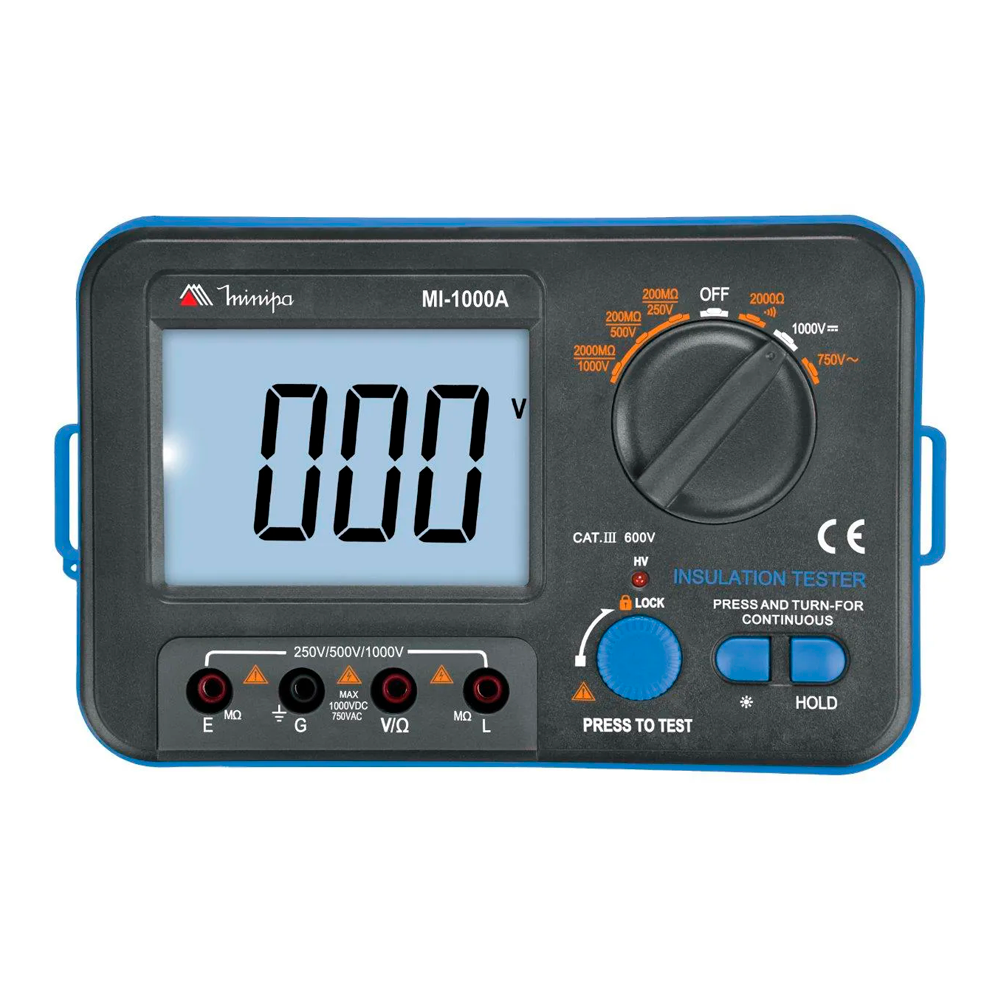

O Megômetro Digital MI-1000A – Minipa é um megômetro digital que adota um conversor de tensão DC de baixo consumo, alta taxa de conversão e armazenamento de energia indutiva para converter a tensão DC das baterias em tensão DC de 250V/500V/1000V.
Possui funções para fácil operação, ampla faixa de medição, performance estável, display iluminado e data hold. Utilizando com a alça é possível utilizá-lo com as duas mãos. É o instrumento ideal para medir resistência de isolação em máquinas elétricas, cabos, equipamentos eletrônicos, instalações elétricas etc.
Este instrumento está de acordo com a norma IEC61010, Categoria III 600V de Sobretensão. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.
Documentação
– Manual Megômetro Digital MI-1000A – Minipa
– Proposta Técnica Megômetro Digital MI-1000A – Minipa
Especificações
– Display: LCD de 3 1/2 dígitos, 2000 contagens
– Indicação de Bateria Fraca: O Display indicará o símbolo de bateria fraca
– Indicação de Sobrefaixa: O Display indicará com o símoblo 1
– Taxa de amostragem: Aproximadamente 3 vezes/s
– Função Data Hold
– Proteção: Fusível de 100mA/60V de autorestauração
– Ambiente de Operação: -15°C a 55°C, U.R. <75%
- Ambiente de Armazenamento: -40°C a 60°C, U.R. <90%
- Coeficiente de Temperatura: 0,15 x precisão/°C (<18°C ou >28°C)
– Altitude máxima de operação: 2000 metros
– Segurança/Conformidade: de acordo com a IEC61010-1 e IEC 61010- 031, categoria de sobretensão CAT III 600V e dupla isolação
– Grau de proteção contra poluição: 2 (uso interno)
– Consumo: < 300mW
- Alimentação: 6 pilhas 1,5V tipo AA
- Dimensões: 62,5(A) x 175(L) x 110(P)mm
- Peso: Aproximadamente 580 gramas (incluindo bateria)
- Garantia: 12 meses com o fabricante Minipa
Resistência de Isolação
- Tensões de teste: 250V, 500V, 1000V
- Faixas: 1M? ~ 200M? para escalas de 250V e 500V, 10M? ~2000M? para escala de 1000V
- Precisão: ±(4% + 2D)
- Corrente de curto: < 1,8mA
- Corrente de teste: aproximadamente 1mA
- Resistência base: 2M? para escalas de 250V e 500V, 5M? para escala de 1000V
Tensão DC
- Faixas: 0V ~ 1000V
- Precisão: ±(0,5% + 6D)
- Resolução: 1V
- Impedância de entrada: 1M?
Tensão AC
- Faixas: 0V ~ 750V
- Precisão: ±(1% + 6D)
- Resolução: 1V
- Impedância de entrada: 1M?
- Resposta em frequência: 50 ~ 200Hz
Resistência
- Faixas: 0? ~ 2K?
- Precisão: ±(0,8% + 6D)
- Resolução: 1?
Continuidade
- Descrição: a buzina toca se a resistência for menor que aproximadamente 50?
- Tensão decircuito aberto: menor que 1V
- Corrente de teste: 1mA
Acessórios
- Manual de Instruções
- Pontas de prova (1 par)
- Garras Jacaré (1 par)
- Alça de Ombro (1 unidade)
