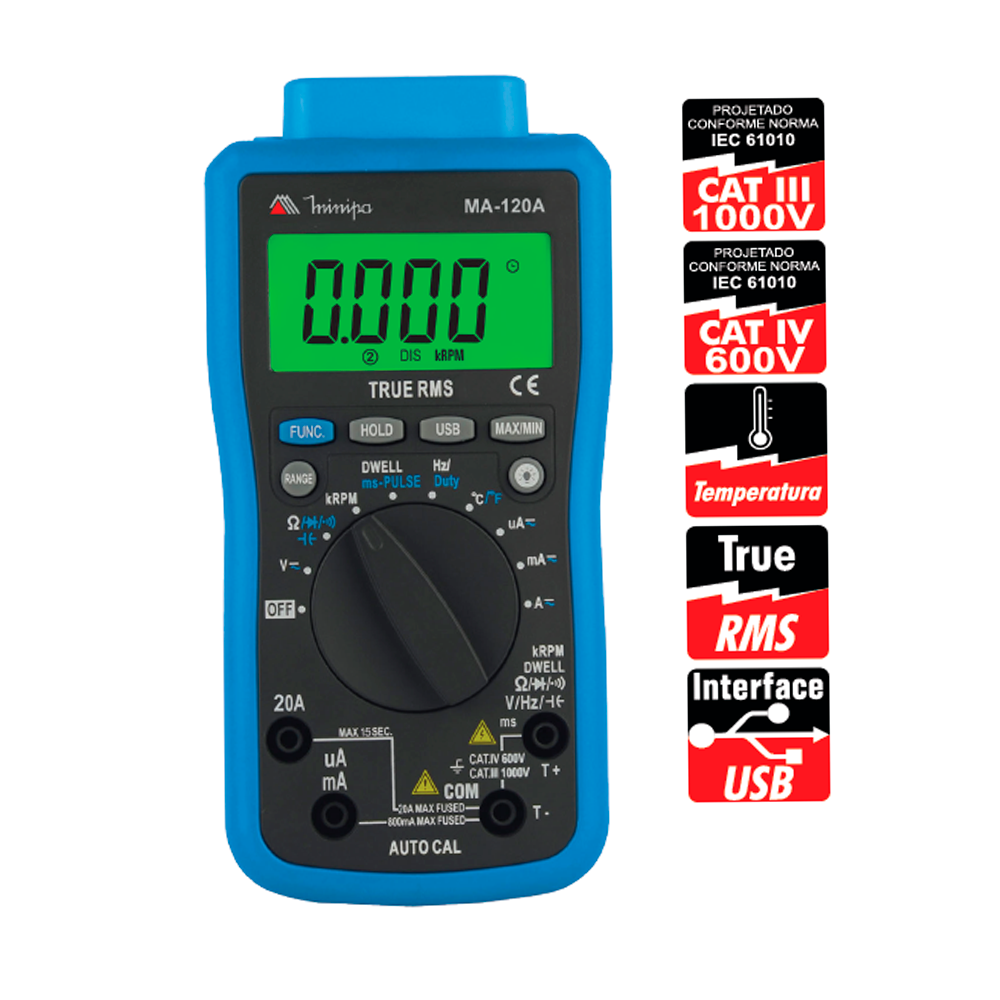

Multímetro MA-120A com funções específicas para área automotiva como RPM, Dwell, Duty Cycle, Largura de Pulso torna-se um instrumento indispensável na área automotiva. Além de medições como tensão, corrente, frequência, diodo, resistência, capacitância, continuidade e temperatura.
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa até 70%. Especificação válida para 5% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.
Este instrumento está de acordo com a norma IEC61010-1, Categoria IV 600V de Sobretensão. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
Documentação:
– Manual MA-120A.pdf
Especificações:
Display: 3 5/6 dígitos e 6000 contagens.
Polaridade: (-) indicação de polaridade negativa.
Indicação de Sobre-faixa: O símbolo OL é exibido no Display.
Indicação de Bateria Fraca: O símbolo de uma bateria é mostrado no display quando a tensão da bateria estiver abaixo do nível de operação.
Taxa de Amostragem: 3 vezes por segundo.
Auto-desligamento: Após 15 minutos sem atividade.
Data Hold.
Interface USB.
Seleção de cilindros: 2, 3, 4, 5, 6 e 8
Altitude de operação: < 2000m
Ambiente de Operação: 0°C a 50°C (32°F a 122°F), R.H. <70%
Ambiente de Armazenamento: -20°C à 60°C (-4°F à 140°F), R.H.<80%
Alimentação: 1 Bateria 9V, 6F22 ou equivalente.
Segurança: De acordo com EN-61010 (IEC-61010)
Classe 2 (Dupla Isolação) e Grau de Poluição 2
Dimensões: 166(A) x 88(L) x 51(P)mm
Peso: Aprox. 320g (Incluindo bateria)
Garantia: Válida por 12 (doze) meses a partir da data de aquisição.
TENSÃO DC
Faixas: 600mV, 6, 60, 600 e 1000V
Resolução: 0.1mV, 0.001V, 0.01V, 0.1V, 1V
Precisão: 600mV ±(1.5% ± 5d)
6V~600V ±(1.0% ± 5d)
1000V ±(1.5% ± 5d)
Impedância de entrada: 10M?
Proteção de sobrecarga: 1000V DC
TENSÃO AC
Faixas: 600m, 6, 60, 600 e 750V
Resolução: 0.1mV, 0.001V, 0.01V, 0.1V, 1V
Precisão: 600mV ± (2.0% ± 10d)
6V ±(1.5% ± 5d)
60 ~ 600V ±(1.5% ± 8d)
750V ±(2.0% ± 4d)
Frequência de resposta: 50~ 60Hz
Impedância de entrada: 10M?
Proteção de sobrecarga: 750V AC RMS
CORRENTE DC
Faixas: 600u, 6000u, 60m, 600m, 20A
Resolução: 0.1u, 1u, 0.01m, 0.1m, 10mA
Precisão: 600u ~ 600mA ±(1.5% ± 3d)
20A ±(2.5% ± 5d)
Proteção de sobrecarga: Fusível de 0.8A/250V e
Fusível de 20A/250V
CORRENTE AC
Faixas: 60mA, 600mA, 20A
Resolução: 0.01m, 0.1m, 10mA
Precisão: 60m ~ 600mA ±(1.8% ± 5d)
20A ±(3.0% ± 7d)
Frequência de resposta: 50 ~ 60Hz
Proteção de sobrecarga: Fusível de 0.8A/250V e
Fusível de 20A/250V
RESISTÊNCIA
Faixas: 600?, 6k?, 60k? 600k?, 6M?, 60M?
Resolução: 0.1?, 0.001k?, 0.01k?, 0.1k?, 0.001M?, 0.01M?
Precisão: 600? ±(1.5% ± 5d)
6k? ~ 6M? ±(1.0% ± 5d)
60M? ±(2.5% ± 10d)
Tensão máxima de circuito aberto: < 0.7V
Proteção de sobrecarga: 250V DC/ AC RMS
CAPACITÂNCIA
Faixas: 9.999n, 99.99n, 999.9n, 9.999m, 99.99m, 999.9m, 9.999mF
Resolução: 1p, 10p, 0,1n, 1n, 10n, 0,1mF, 0.001mF
Precisão: 9.999nF ±(2.5% ± 20d)
99.99n ~ 999.99uF ±(2.5% ± 10d)
9.999mF ± (10% ± 20d)
Proteção de sobrecarga: 250V DC/ AC RMS
CONTINUIDADE
Resistência de limiar: < 50?
Tensão máxima de circuito aberto: ~1.0V
Corrente de teste: < 1mA DC
DIODO
Tensão de circuito aberto: 3.0V DC
Resolução: 1.0mV
Precisão: ±(5.0% ± 15d)
Corrente de teste: ~ 1.0mA
FREQUÊNCIA
Faixas: 10Hz ~ 10MHz
Resolução: 0.001Hz ~ 1kHz
Precisão: 9.999Hz ~ 999.9kHz ±(0.1% ± 5d)
9.999MHz Não especificado
Proteção de sobrecarga: 250V DC/ AC RMS
Sensibilidade: 1V RMS
TEMPERATURA
Faixas: -30 ~ 1000°C / -22 ~ 1832°F
Resolução: -30 ~ 1000 °C (1°C)
-22 ~ 1832 °F (1°F)
Precisão: -30 ~ 1000°C ±(3.0% ± 5d)
-22 ~ 1832°F ±(3.0% ± 8d)
Obs: Termopar tipo K que acompanha o instrumento mede de -30°C ~ 200°C
DUTY CYCLE
Faixa: 1.0% ~ 99.0%
Resolução: 0.1%
Precisão: ±(2.0% ± 5d)
Sensibilidade: 5V RMS
Faixa de Frequência: 5Hz ~ 100kHz para onda quadrada
Largura de Pulso: > 100us , < 100ms
LARGURA DE PULSO (PWM)
Faixa: 1.0 ~ 10.0ms
Resolução: 0.1ms
Precisão: ±(2.0% ± 20d)
Tensão de entrada: 3Vp ~ 50Vp
ÂNGULO DWELL
2 Cilindros - faixa 0~180°
3 Cilindros - faixa 0~120°
4 Cilindros - faixa 0 ~ 90°
5 Cilindros - faixa 0 ~ 72°
6 Cilindros - faixa 0 ~ 60°
8 Cilindros - faixa 0 ~ 45°
Resolução: 0.1°
Precisão: ±(2.5% + 10d)
Tensão de entrada: 3Vp ~ 50Vp
VELOCIDADE DE ROTAÇÃO (RPM)
Faixa: 2 (DIS) ciclos 60 ~ 9kRPM/ 600 ~12kRPM
4 ciclos 60 ~ 9kRPM/ 600 ~12kRPM
Resolução: 60 ~ 9kRPM = 1RPM
600 ~ 12kRPM = 10RPM
Precisão: ±(2.5% + 10d)
Tensão de entrada: 3Vp ~ 50Vp
Leitura efetiva: > 60RPM
SOFTWARE
Interface:
Cabo de conexão: USB.
Software:
Software: PC-LINK SOFT
Idioma: Inglês
Compatibilidade: Windows 7 / 8
Funções Disponíveis:
Mostrador Digital
Mostrador Analógico
Tabela de Registro (Dados x Tempo)
Gráfico de Registro (Dados x Tempo)
Zoom do Gráfico
ACESSÓRIOS
1. Manual de instruções
2. Pontas de prova
3. Termopar tipo K
4. Cabo USB
5. CD com software
6. Bolsa de transporte
