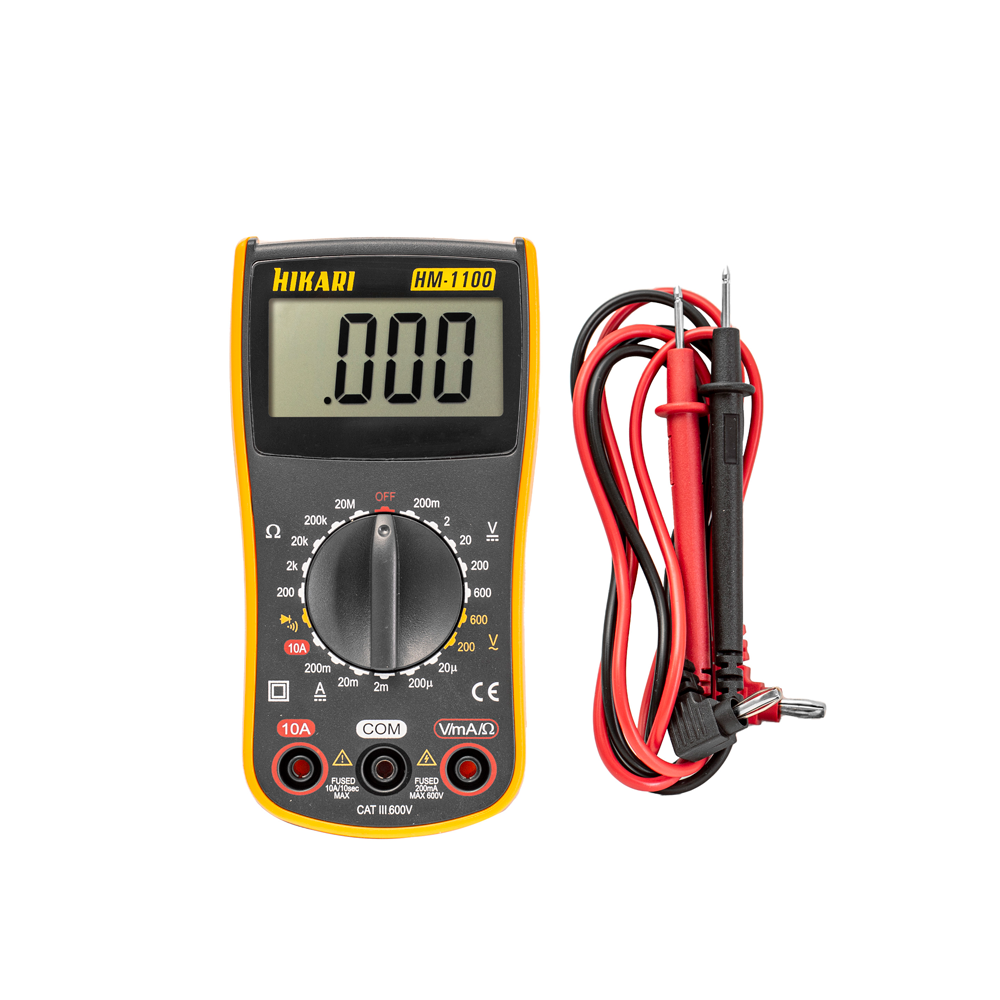

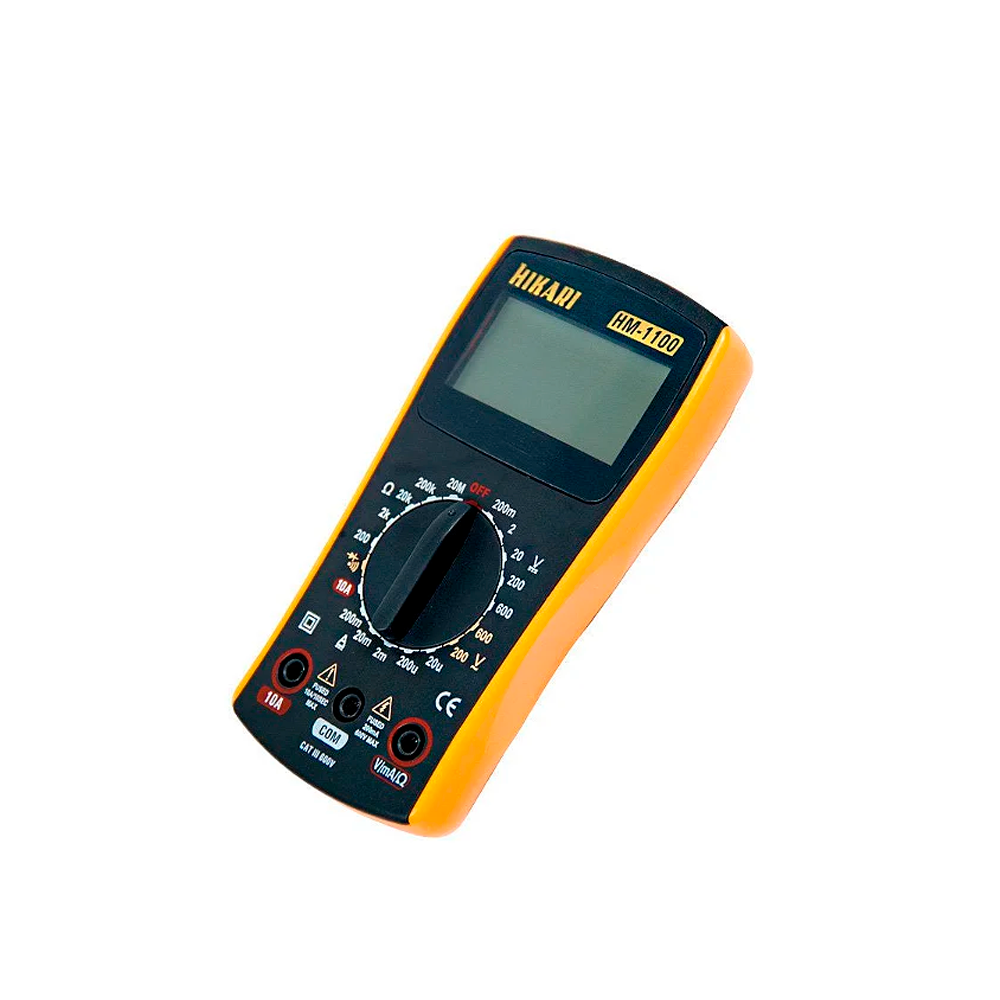

Instrumento digital portátil, que se acomoda na palma da mão, de acordo com a categoria III 600V de segurança, mudança de faixa manual, holster protetor e LCD de 3 1/2 dígitos. Realiza medidas de tensão DC e AC, corrente DC , resistência e testes de bateria, diodo e continuidade.Documentação
– Manual Multímetro Digital HM-1100 – Hikari
– Ficha Técnica Manual Multímetro Digital HM-1100 – Hikari
Especificações:
– Display LCD 3 ½ (2000 contagens.)
– Indicação de Sobrefaixa: Dígito mais significativo (1).
– Proteção por Fusível para o Terminal de Entrada mA e A.
– Contagem Máxima do Display: 1999.
– Taxa de Amostragem: Aprox. 3 vezes por segundo nominal.
– Ambiente: Operação: 0°C a 40°C (32°F a 104°F), RH<80%.
- Tipo de Bateria: 1 x 9V (NEDA1604 ou 6F22 ou 006P).
- Segurança / Conformidade: IEC1010 Sobretensão e Dupla Isolação, CAT III 600V.
- Dimensões: 145(A) x 85(L) x 30(P)mm.
- Peso: Aproximadamente 200g (incluindo bateria).
- Precisão: ± (a% leitura + b dígitos), garantido por 1 ano.
- Temperatura de operação: 23°C ± 5°C. Umidade relativa: < 75%.
As precisões são especificadas de 5% a 100% da faixa ou especificado de outra maneira.
- Garantia: 1 ano
Tensão DC
- Faixa: 200m, 2, 20, 200 e 600V.
- Precisão:200mV ~ 200V ± (0.5%+4D); 600V ± (1.0%+5D).
- Resolução: 100µ, 1m, 10m, 100m e 1V.
- Impedância de Entrada >1M?.
– Proteção de Sobrecarga: 600V DC / AC RMS.
Tensão AC
– Faixa: 200 e 600V.
– Precisão: ±(1.2%+10D).
– Resolução: 100mV e 1V
– Impedância de Entrada >1M?.
– Resposta em frequência: 40Hz ~ 200Hz.
– A tensão AC é mostrada como o valor eficaz para onda senoidal (RMS).
– Proteção de Sobrecarga: 600V DC / Pico AC.
Resistência
– Faixa: 200, 2k, 20k, 200k e 20M?.
– Precisão: 200? ±(0.8% + 5D); 2K? ~ 200K? ±(0.8% + 3D); 20M? ±(1.5% + 15D)
– Resolução: 0.1, 1, 10, 100 e 10k?.
– Tensão em Aberto: <3V?.
- Proteção de Sobrecarga: 250V DC / Pico AC.
Corrente DC
- Faixa: 20µ, 200µ, 2m, 20m, 200m e 10A.
- Precisão: 20µA ~ 200mA ±(1.5% + 3D); 10A ±(2.0% + 5D).
- Resolução: 0.01µ, 0.1µ, 1µ, 10µ, 100µ e 10mA.
- Queda de Tensão: Máximo 200mV.
- Corrente Máxima: 10A (tempo de teste menor que 6 segundos para medida na faixa de 10A).
- Proteção de Sobrecarga: Fusível de Ação Rápida de 0.2A / 250V na Entrada mA; Fusível 10A / 250V na Entrada 10A.
Teste de Diodo
- Descrição: O display exibe a queda de tensão aproximada do diodo.
- Condição de Teste: Corrente direta de aprox. 1mA, e tensão reversa de aprox. 3V.
Continuidade
- Descrição: A buzina toca se a resistência medida for menor que 70?.
- Condição de Teste: Tensão de Circuito Aberto de aprox. 3V.
