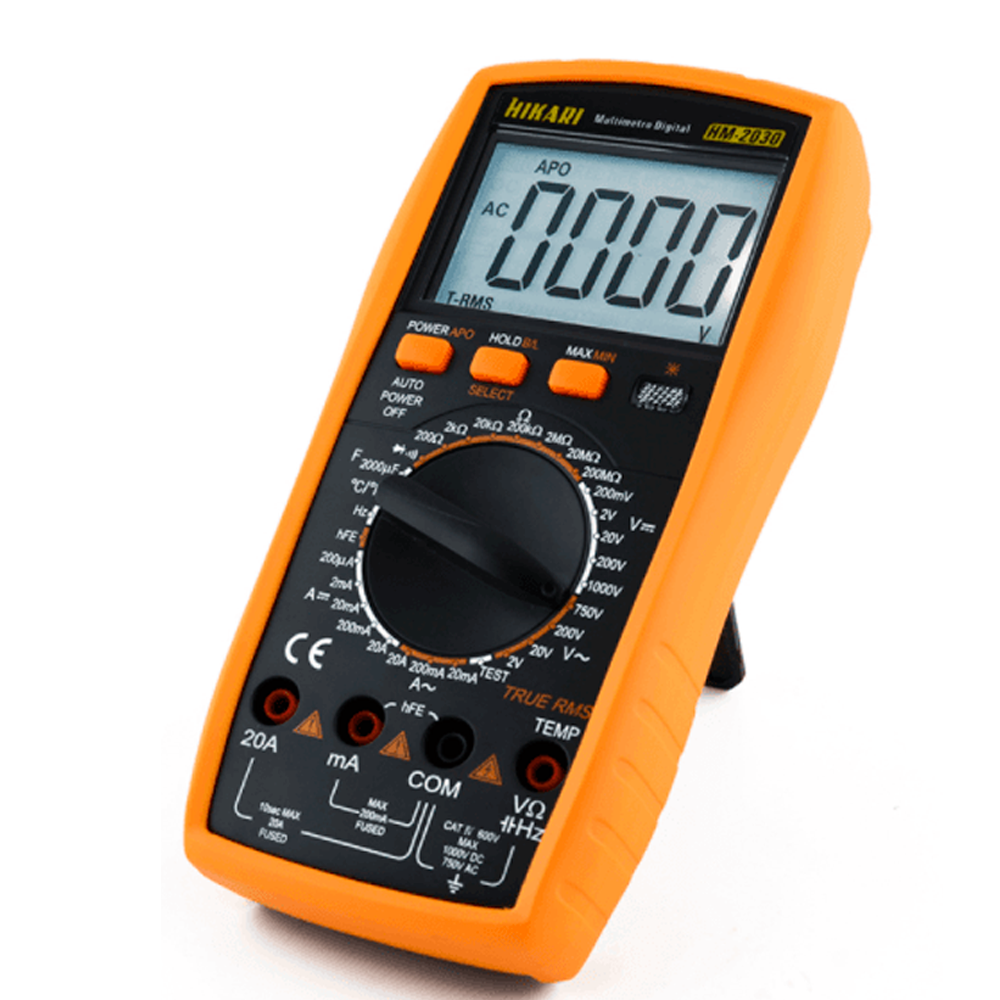

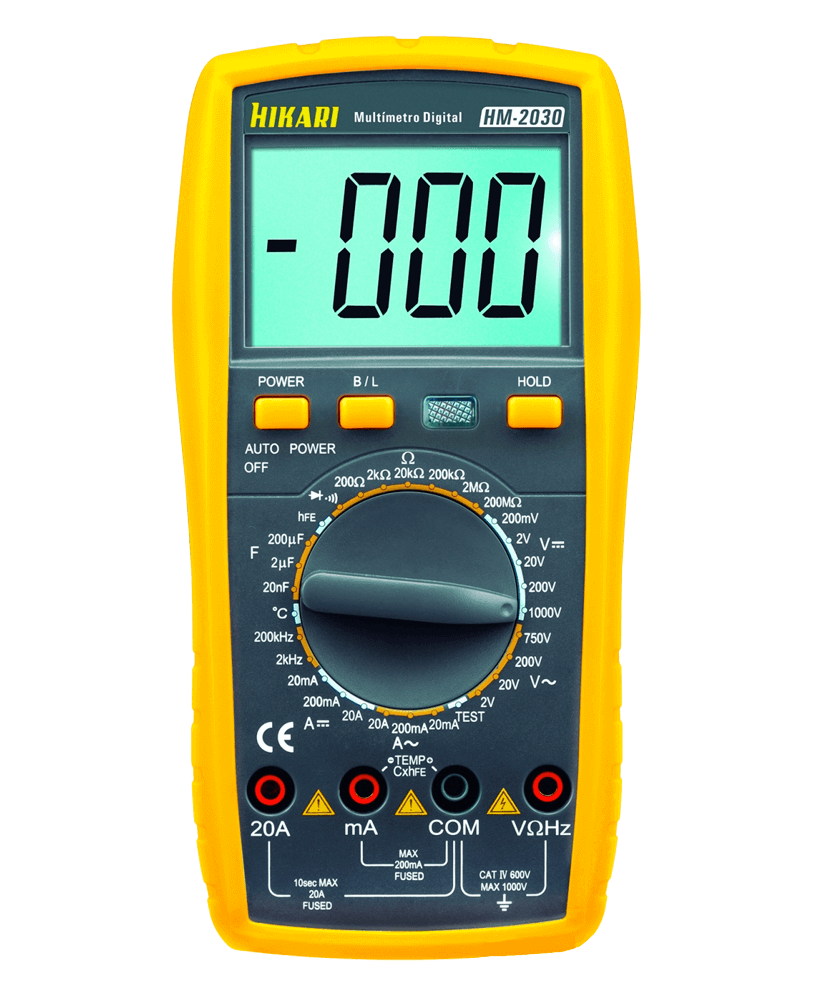

Instrumento digital portátil, com visor LCD de 3 ½ dígitos com iluminação de fundo, de acordo com a categoria IV de segurança 600V, teste de linha viva, holster protetor, congelamento de leitura, desligamento automático e mudança de faixa manual. Realiza medidas de tensão DC e AC, corrente DC e AC, resistência, capacitância, freqüência, temperatura, hFE, diodo e continuidade. Documentação:
– Manual HM-2030 Hikari
Especificações:
– Display: 3 ½ Dígitos (2000 Contagens)
– Taxa de Amostragem: Aprox. 3 Vezes / s
– Indicação de Sobre-faixa: Dígito Mais Significativo (1)
– Indicação de Bateria Fraca: O símbolo “Bateria” Aparece Quando a Tensão da Bateria Estiver Abaixo da Nominal
– Mudança de Faixa: Manual
– Data Hold
– Desligamento Automático Após: Aprox. 20±10 Minutos
– Ambiente de Operação: 0°C a 40°C ( 32ºF a 104ºF), RH < 80%
- Ambiente de Armazenamento: -20°C a 60°C ( -4ºF a 140ºF), RH < 80%
- Coeficiente de Temperatura: 0,1 x (Precisão Especificada) por °C, < 18°C ou > 28°C
– Uso Interno
– Altitude Máxima de Operação: 2000m
– Alimentação: 1 x 9V (6F22, NEDA1604 ou 006P)
– Segurança: IEC1010 Sobretensão e Dupla Isolação, Categoria III 1000V / Categoria IV 600V
– Dimensões: 189A) x 97(L) x 35(P)mm
– Peso: Aproximadamente 400g. (Incluindo Bateria)
– Garantia: 1 ano
Tensão DC:
– Faixas: 200m, 2, 20, 200 e 1000V
– Precisão: 200mV ~ 200V ± (0.5%+3D); 1000V ± (1.0%+5D)
– Resolução: 100µ, 1m, 10m, 100m e 1V
– Impedância de Entrada: 10MOhms
– Proteção de Sobrecarga: 250V DC / Pico AC para faixa de 200mV; 1000V DC / Pico AC para Outras Faixas
Tensão AC:
– Faixas: 2, 20, 200 e 750V
– Precisão: 2V ~ 200V ± (0.8%+5D); 750V ± (1.2%+5D)
– Resolução: 1m, 10m, 100m e 1V
– Impedância de Entrada: 10MOhms
– Resposta em Frequência: 40Hz ~ 200Hz para a faixa de 750V; 40Hz ~ 400Hz para Outras Faixas
– Sensibilidade: Valor Eficaz para Uma Onda Senoidal (RMS)
– Proteção de Sobrecarga: 1000V DC / Pico AC
Corrente DC:
– Faixas: 20m, 200m e 20A
– Precisão: 20mA ± (0.8%+4D); 200mA ± (1.2%+4D); 20A ± (2.0% + 5D)
– Resolução: 10µ, 100µ e 10mA
– Queda de Tensão: Máximo 200mV
– Corrente Máxima: 20A (Tempo de Teste Menor que 10 Segundos para Medida na Faixa de 20A)
– Proteção de Sobrecarga: Fusível de 0,2A/250V para Entrada mA;
– Fusível de Ação Lenta de 20A/250V para Entrada 20A
Corrente AC:
– Faixas: 20m, 200m e 20A
– Precisão: 20mA ± (1.0%+5D); 200mA ± (2.0%+5D); 20A ± (3.0%+10D)
– Resolução: 10µ, 100µ e 10mA
– Queda de Tensão: Máximo 200mV
– Corrente Máxima: 20A (Tempo de Teste Menor que 10 Segundos para Medida na Faixa de 20A)
– Resposta em Frequência: 40Hz ~ 200Hz
– Sensibilidade: Valor Eficaz para Onda Senoidal (RMS)
– Proteção de Sobrecarga: Fusível de 0,2A/250V para Entrada mA;
– Fusível de Ação Lenta de 20A/250V para Entrada 20A
Resistência:
– Faixas: 200?, 2k?, 20k?, 200k?, 2M?, 200M?
– Precisão: 200? ± (0.8%+5D); 2k? ~ 2M? ± (0.8%+3D); 200M? ± (5%+20D)
– Resolução: 0.1, 1, 10, 100, 1k, 10k?
– Tensão de Circuito Aberto: < 3V
- Proteção de Sobrecarga: 250V DC / Pico AC
Capacitância:
- Faixas: 2000µF
- Precisão: ± (5.0%+10D)
- Resolução: 10p, 1n, 100nF
- Proteção de Sobrecarga: 36V DC / Pico AC
Frequência:
- Faixas: 2kHz, 200kHz
- Precisão: ± (3.0%+15D)
- Resolução: 1Hz, 100Hz
- Sensibilidade de Entrada: 2V RMS
- Proteção de Sobrecarga: 250V DC / Pico AC (acima de 10V RMS máx 15s)
Temperatura:
- Faixa: -20°C ~ 700°C
- Precisão: ± (1.0% + 3°C) < 400ºC; ± (1.5% + 15°C) > 400ºC
– Resolução: 1°C
– A Especificação não Inclui a Precisão do Termopar Tipo K
– Faixa de Medição do Termopar Incluso: -20 ~ 250°C
Teste de Linha Viva:
– Alarme: Sonoro, Luminoso
– Condição de Teste: Verificação de Linha Viva Padrão AC
– Faixa de Detecção: 110V ~ 380V AC RMS
– Proteção de Sobrecarga: 500V DC / Pico AC
Teste de Transistor (HFE):
– Faixa: 0 ~ 1000
– Tipo: NPN / PNP
– Corrente de Base: 10µA DC
– Vce: 3V DC
Continuidade:
– Faixa: Continuidade
– Limiar: (70±20) Ohms
– Tensão de Circuito Aberto: Aprox. 3V
– Proteção de Sobrecarga: 250V DC / Pico AC
Diodo:
– Faixa: Diodo
– Descrição: Display Mostra a Queda de Tensão Aproximada do Diodo
– Corrente de Teste: Aprox. 1mA
– Tensão Reversa: Aprox. 3V
– Proteção de Sobrecarga: 250V DC / Pico AC
